Merevített acélvázrendszer: Miért állnak szilárdan a sokemeletes épületek?

A modern földerőforrások szűkössége és a népességnövekedés nyomása miatt a vertikális építkezés a kortárs építészet elkerülhetetlen trendjévé vált. A modern felhőkarcolók magasra emelkednek az égbe, és magasan állnak. Mi tartja őket viszonylag stabilan az erős szélnyomással szemben a troposzférában, és mi teszi lehetővé számukra, hogy biztonságosan ellenálljanak a földrengéseknek? A kérdés megválaszolásához nézzük meg közelebbről a merevítőtacélvázas rendszer.

A hagyományos tiszta vázszerkezetek rugalmas padlóelrendezéssel és nagy helykihasználással rendelkeznek. Ha azonban az épületmagasság egy bizonyos határt túllép, akkor az oldalirányú szerkezeti merevség hiányossága jelentkezik. A probléma megoldására két elsődleges megoldás létezik: a gerendák és oszlopok keresztmetszetének megnövelése, vagy merevítő rendszerek telepítése. Az előbbi az acélfogyasztás meredek növekedéséhez vezet, míg az utóbbi kiemelkedő költséghatékonysággal büszkélkedhet. Ezért a merevített acélvázas rendszerek az optimális választás a sokemeletes épületekhez.

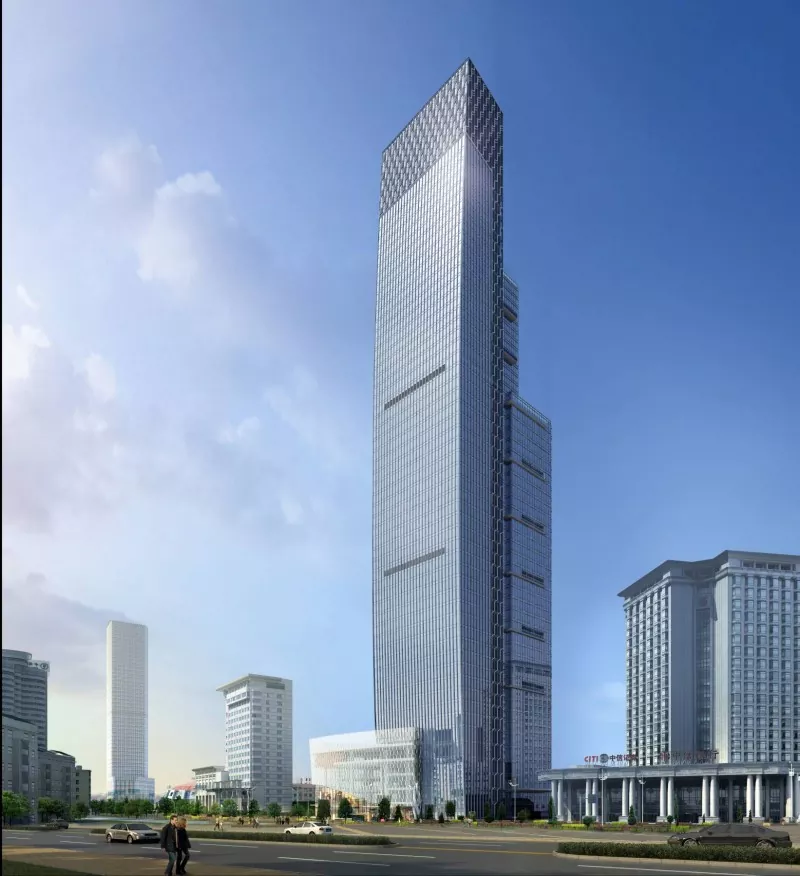

A merevített acélvázrendszer alapvető logikája a merevítőelemek racionális elrendezésében rejlik, hogy együttműködő teherhordó mechanizmust alkossanak: az acélváz függőleges terhelést visel, míg a merevítők ellenállnak a vízszintes erőknek. Egy Xiamenben található irodaház acélvázas koncentrikus merevítő szerkezeti rendszert alkalmaz. Az épület aljába teherhordó horpadásgátló merevítők (BRB) kerültek beépítésre, amelyek teljes mértékben kihasználják az acélszerkezetek rugalmassági előnyeit, és nagymértékben javítják a szerkezet szeizmikus teljesítményét.

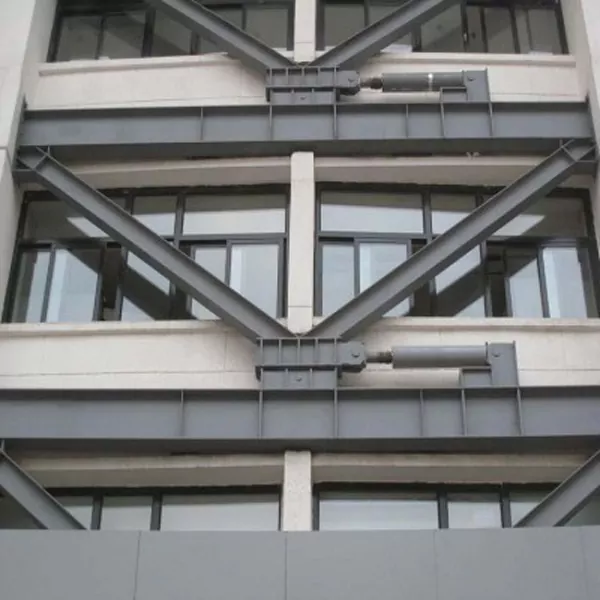

A merevítésnek három fő főbb típusa vanacélvázas rendszerek. A koncentrikusan merevített keret (CBF) a legklasszikusabb merevítési konfiguráció, amelynek fő jellemzője, hogy a merevítőelemek súlyponti tengelyei a gerenda-oszlop csatlakozások középpontjában metszik egymást. Nagy merevséggel rendelkezik, és hatékonyan tudja szabályozni a vízszintes elmozdulást. Az Excentrically Braced Frame (EBF) megkülönböztetése a CBF-től a merevítő tengelyeinek eltolásában rejlik, ami lehetővé teszi a koncentrikus merevítések nagy merevségének és a tiszta keretek hajlékonyságának kombinálását. Az energiaelnyelő merevített keretek energiaelvezető és csillapító eszközökre támaszkodnak, hogy ideális oldalirányú erőellenállási rendszert alkossanak.

A gyakorlati tervezésben a Buckling-Restrained Brace (BRB) az uralkodó megoldás, és a koncentrikusan merevített keretek továbbfejlesztett változata. Megszünteti a hagyományos koncentrikus merevítők kihajlási hibáját összenyomás és hajlítás közben. A mag acéllemezből, a külső visszatartó csőből és a nem kötött töltőanyagból álló BRB-k terhelés alatt kihajlás nélkül engedik meg az energiát, egyenlő húzó- és nyomó teherbírást, valamint dús hisztérikus teljesítményt érnek el.

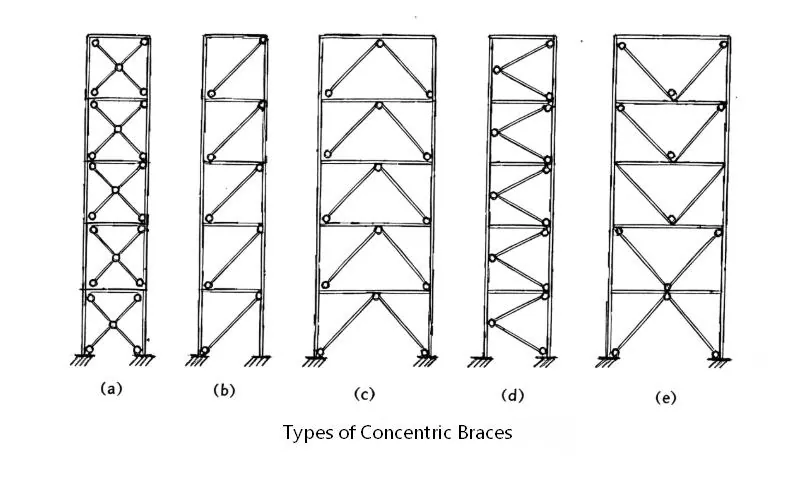

Emellett a CBF főleg átlós merevítést, Chevron merevítést (fordított V-merevítés), V-merevítőt, X-merevítést (keresztmerevítést) és K-merevítőt tartalmaz. Az EBF elsősorban D-típusú (kapu típusú), K-típusú, V-típusú és Y-típusú merevítésekből áll.

A merevítés sajátos formájaacélvázas rendszerekAz épület szeizmikus követelményei és magassága alapján kell kiválasztani. Általánosságban elmondható, hogy a hagyományos koncentrikus merevítők alacsony költséggel és nagy merevséggel rendelkeznek, az excentrikus merevítők kedvező alakíthatóságot és erős energiaelvezető képességet, a kihajlástól visszafogott merevítők pedig kiváló szeizmikus teljesítményt nyújtanak. A merevített acélvázrendszerek lehetővé teszik a sokemeletes és szuper magas épületek számára, hogy ellenálljanak az erős szélnek és földrengésnek, valamint megbízható szerkezeti megoldásokat kínálnak a vertikális városfejlesztéshez. 21 éves széleskörű tapasztalattal az EHSS egy professzionális gyártó, amely acél szerkezeti elemek gyártására és beszerelésére szakosodott. Az acélszerkezetekkel kapcsolatos professzionális műszaki információkért kövesse figyelemmel az EHSS-t.
