Mennyit tud ezekről az acélszerkezeti formákról?

Ahogy a négy mainstream alaprendszerrel foglalkoztunk aacél szerkezetindustry last time, EHSS will continue to take you to explore steel structures in this issue. A modern épületekben a növekvő szerkezeti összetettség és teherbírási igények mellett széles körben alkalmazzák az olyan szerkezeti formákat, mint a rácsos héjak, függőkábelek, gerendasoros szerkezetek és betonnal töltött acélcsövek. The steel structure types introduced in this issue are all commonly used in engineering with mature technical systems and corresponding supporting standards, dominating their respective segmented fields.

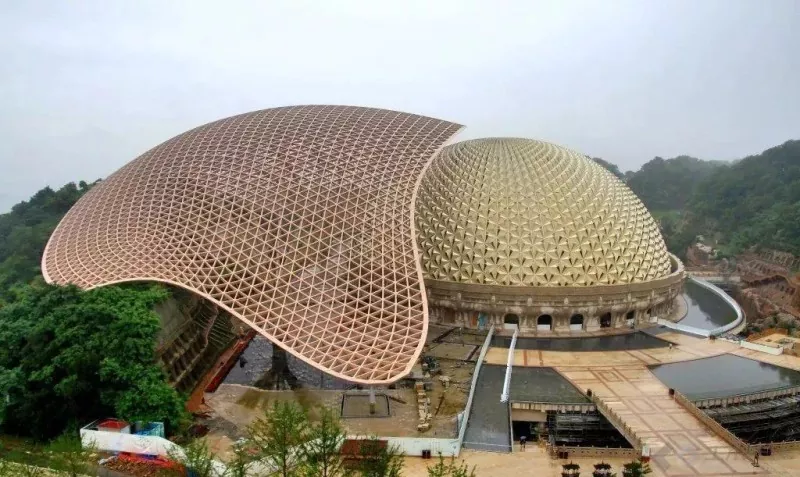

A rácsos héjszerkezet, ahogy a neve is sugallja, egy tojáshéjra emlékeztető ívelt rácsszerkezet. Fő jellemzője abban rejlik, hogy képes nagy fesztávú ívelt formák, például kupolák és boltívek kialakítására. Elegáns megjelenésével és hatékony erőhordozásával széles körben alkalmazzák nagy tornatermekben, kiállítási központokban, planetáriumokban és botanikai üvegházakban.

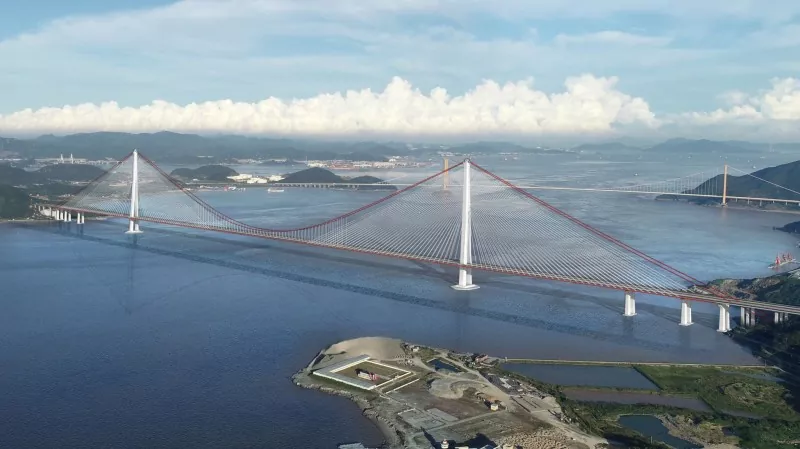

A felfüggesztő szerkezetek nagy szilárdságú acélkábeleket vesznek fel magelemként, és nagy fesztávokat valósítanak meg a kábelek szakító tulajdonságainak kihasználásával. They feature ultra-large spanning capacity, light self-weight and low steel consumption, and are mainly adopted for suspension bridges, large stadiums, airport terminals and other projects.

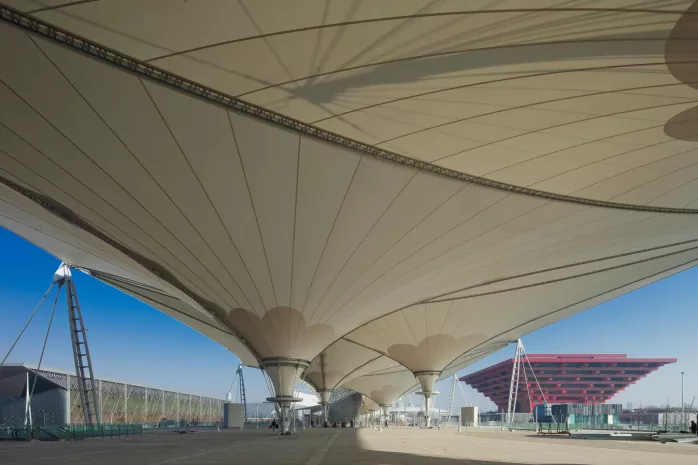

A kábelmembrán szerkezet a membránszerkezetek közül a legelterjedtebb és legszélesebb körben használt típus, amely membránanyagokból, valamint acél alkatrészekből vagy acélvázakból áll. A membránszöveteket általában PTFE-vel vagy PVC-vel vonják be. Könnyű súlyának, nagy szilárdságának és nagy rugalmasságának köszönhetően összetett, szabad formájú ívelt felületek kialakítására alkalmas, ezért gyakran használják előtetőkhöz, tájképi létesítményekhez, fizetőállomásokhoz és felfújható helyszínekhez.

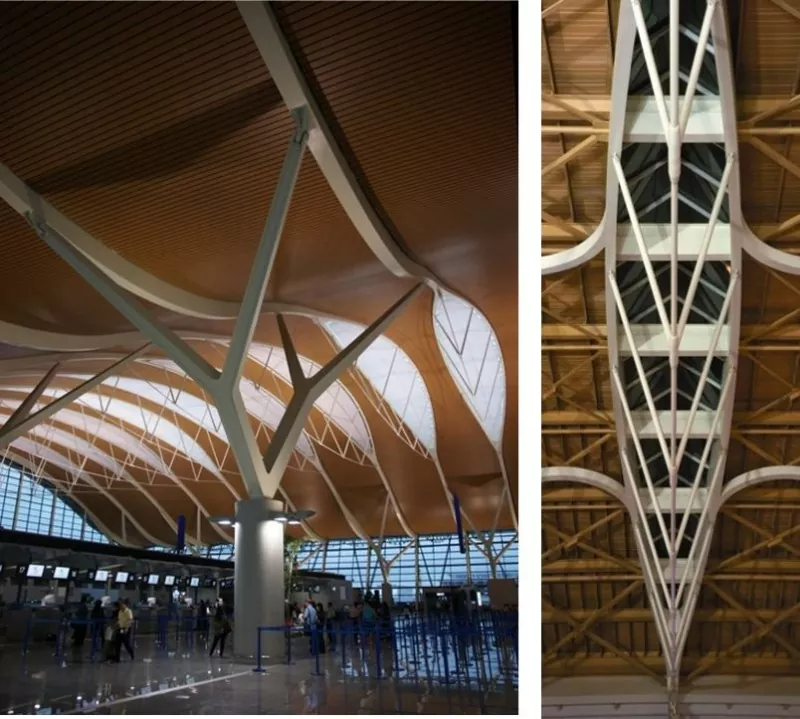

String-supported structure is composed of rigid upper chords and flexible lower steel cables connected by struts, where the rigid upper chords are mostly steel beams or trusses, so it can also be interpreted as a structure formed by connecting steel beams or trusses with steel cables through struts. Ennek a szerkezeti rendszernek a legelterjedtebb és legtipikusabb formája a gerendasoros szerkezet, amelynek felső elemei tömör szövedékacél gerendák. Az önkiegyensúlyozott és kiváló fesztávolság jellemzi, a zsinóros támasztékú szerkezeteket főként nagy fesztávú tetőkön és repülőtéri terminálokon alkalmazzák.

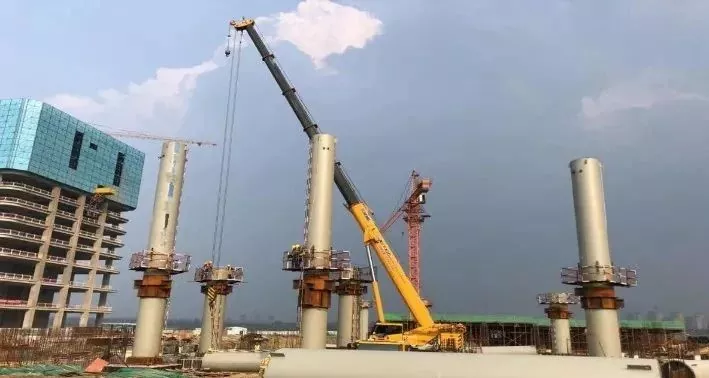

A betonnal töltött acélcső szerkezet olyan szerkezetre utal, amelybe betont töltenek be az acélcsövekbe, hogy nagymértékben javítsák a teherbírást és a rugalmasságot. Nagy teherbíró képességgel és kedvező alakíthatósággal rendelkezik, és főként kompressziós elemként használják szuper magas épületoszlopokban, ívhidakban és nagy fesztávú szerkezetekben.

Az előző számban említett portálkeretek, acélkeretek, acél rácsos szerkezetek és rácsszerkezetek a legnagyobb piaci volumennel és a leguniverzálisabb alkalmazási forgatókönyvekkel büszkélkedhetnek, amelyek a kis- és közepes méretű gyárak, sokemeletes épületek és a hagyományos nagy fesztávú tetők számára a legjobb választások. Ezzel szemben a jelen számban tárgyalt rácsos héjak, függesztőszerkezetek, kábel-membrán szerkezetek, gerendasoros szerkezetek és betontöltésű acélcsőszerkezetek speciális alrendszerek, amelyek speciális fesztávolságokat, szuper magas épületeket, könnyű burkolatokat és kompozit igénybevételi viszonyokat foglalnak magukban, és egyben a mainstream és népszerű acélszerkezeti rendszereket is képviselik.

Mindenacél szerkezeti rendszerekA két részletben lefedett előnyök határozottak és kiegészítik egymást, így együttesen teljes műszaki spektrumot alkotnak a jelenlegi acélszerkezetek tervezésében. Konkrétan az acélvázszerkezet alapozza meg a merevített acélvázszerkezetet; a rácsos héjak és a térrácsok párhuzamos formákként egyaránt a térhálós szerkezetek kategóriájába tartoznak; felfüggesztés, kábel-membrán és zsinóros támasztékú szerkezetek kombinálhatók rácsokkal és rácsokkal hosszú fesztávú rendszerek kialakítására; a hidegen alakított vékonyfalú acélszerkezeteket főként könnyűacél szerkezeti rendszerekben alkalmazzák; a betontöltésű acélcső szerkezetek pedig az acél-beton kompozit teherhordó rendszerek közé tartoznak.

A gyakorlati projektek szerkezeti típusainak kiválasztásakor átfogó értékelést kell végezni az épületfunkciók, fesztávolságok, gazdasági mutatók és az építési ütemterv követelményei alapján az optimális megoldás meghatározása érdekében. Maradjon velünkEHSShivatalos csatornák a professzionálisabb acélszerkezeti műszaki frissítésekhez. 21 éves elhivatottságunkkal az acélszerkezetek gyártása és szerelése iránt, komoly szakmai tudással teljes folyamatra kiterjedő műszaki támogatást nyújtunk projektjeihez.
