Kupola típusú tornaterem acélszerkezet

A kupola típusú tornacsarnok acélkonstrukciója az acél térrácsos technológiával épült, hosszú fesztávolságú íves tornatermekre vonatkozik, amelyek rendkívül tágas, oszlopmentes belső teret és lenyűgöző vizuális hatást kínálnak. Az EHSS egy professzionális acélszerkezet-beszállító, amely térkeretekre szakosodott. Hosszú távú térszerkezeti projektjeink terminálépületekre, közlekedési állomásokra, kiállítótermekre, tornatermekre és még sok másra terjednek ki.

Kérdés küldése

termékleírás

A kupola típusú tornacsarnok acélszerkezetének lényege az ívelt rácsok és a kábelrúd-rendszerek kombinációjában rejlik, amihosszú fesztávúoszlopmentes lefedettség minimális acélfelhasználással. Az így épített acélépületek kifinomult szerkezeti rendszerekkel párosulnak kitűnő művészi formákkal.

Az acél szerkezeti rendszerek, mint például a térrácsos héjak, függőkupolák vagy kábelkupolák, valamint a szabványos rúdelemek üzemünkben történő előregyártásával ezeknek az összetett épületeknek az építési hatékonysága nagymértékben javítható. A helyszíni munkák csak az alkatrészek rendszeres elrendezését és összekapcsolását foglalják magukban. A nagy országos szintű épületek széles körben alkalmazzák a kupolaszerkezeteket, beleértveszínházak, kiállítótermek, jégpályák, és más helyszíneken.

színházak

● Alaprendszer

Strukturális rendszer	Core Features	Tipikus fesztáv
Suspen-Dome	Hibrid szerkezet, amely felső egyrétegű rácsos héjból és alsó kábelrúd rendszerből áll	70-120 m
Kábelkupola	Teljes feszítőrendszer, amely gerinckábelekből, diagonális kábelekből, gyűrűs kábelekből és rugóstagokból áll	100-150 m
Egy-/kétrétegű rácsos héjkupola	Tiszta rácsszerkezet kábelek és támasztékok nélkül	60-150 m
Arch Dome / Behúzható kupola	Acél ívtartó, mozgatható tetővel	200-310 m

A kupola típusú tornacsarnok acélszerkezeteinek klasszikus esetei

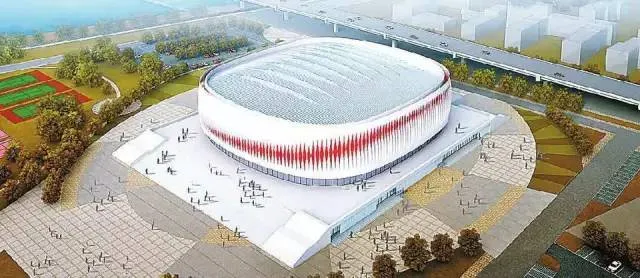

A Hebei North Egyetem tornaterme (90m × 83m)

Gymnasium of Hebei North University

Desheng Sports Center Gymnasium, Foshan (125m × 106m)

Desheng Sports Center Gymnasium

Fuyang Sports Center Gymnasium (110 m átmérőjű)

Fuyang Sports Center Gymnasium

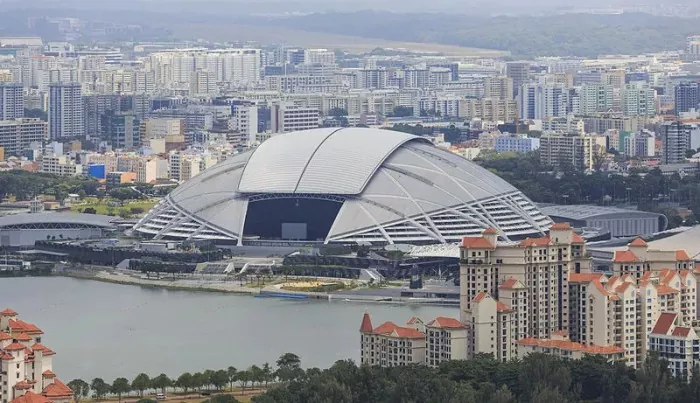

Szingapúri Nemzeti Stadion (310 m)

Singapore National Stadium

Műszaki adatok és tanúsítás

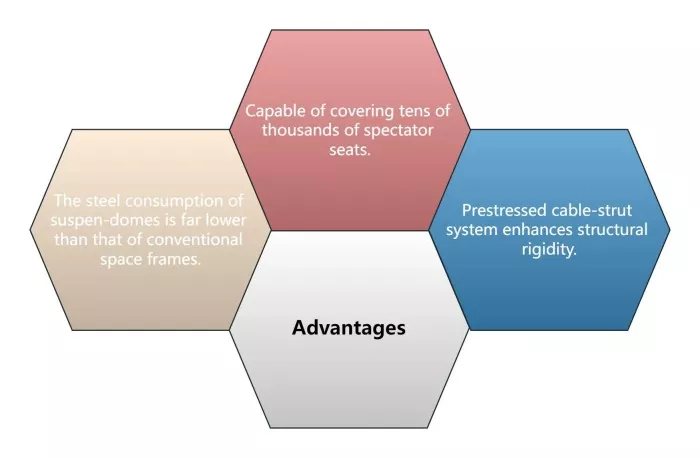

A kupola típusú tornacsarnok acélszerkezetének előnyei a következők:

Gazdaságos acélfogyasztás

Szuperhosszú fesztávok megvalósítása

Magas szerkezeti hatékonyság

Dome-type Gymnasium Steel Construction

Olyan anyagokat alkalmazunk, mint a Q235B és Q355B, és megfelelünk az olyan szabványoknak, mint a CE, ISO és AISC, hogy hosszú fesztávú térbeli épületeket építsünk könnyű szerkezetekkel, oszlopmentes belső terekkel és alacsony alapozási költségekkel.

Paraméter kategória	Referenciaérték
Strukturális rendszer	Függesztett kupola / Kábelkupola / Egyrétegű rácsos héj / ívkupola
Felső rácsos héjtípus	Kiewitt típusú, Lamella típusú, Bordagyűrűs vagy vegyes típusú
Alsó kábelrúd rendszer	Kerületi kábelek + radiális kötőrudak + merevítők
Acél minőség	Q355B (fő szerkezet) / öntött acél kötések
Csatlakozási mód	Hegesztett gömbcsuklók / csavaros gömbcsuklók / öntött acél gömbcsukló támaszok
Kábel típusa	Magas vanádium bevonatú acélszálkábelek / félig párhuzamos acélhuzalkötegek
Szeizmikus erődítés intenzitása	7. osztály (0,10 g)
Szél- és hóterhelés	0,50 kN/m²
Tervezési élettartam	50 év

Teljes körű szolgáltatásokat tudunk nyújtani a kupola típusú tornacsarnok acélszerkezetéhez, a tervezéstől és a gyártástól a kivitelezésig, ami egy másik fő előnyünk. Átfogó vállalkozásként és regionális vezetőként 21 éves fejlesztéssel,EHSSmélyreható iparági felhalmozódással büszkélkedhet, vállalati erősségünk pedig rajtunk keresztül igazolhatóbizonyítványok és képesítések.

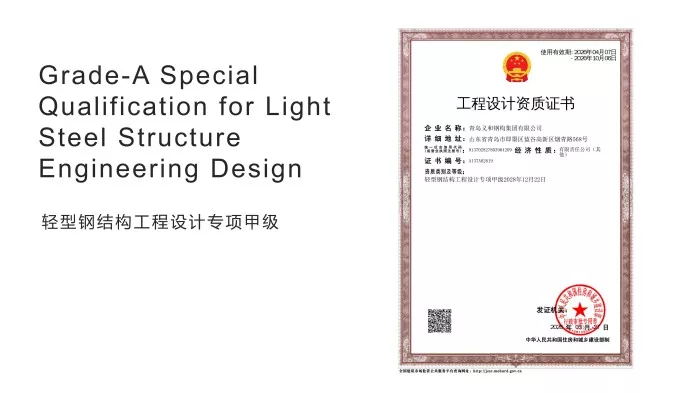

A osztályú tervezői képesítés

Class A Design Qualification

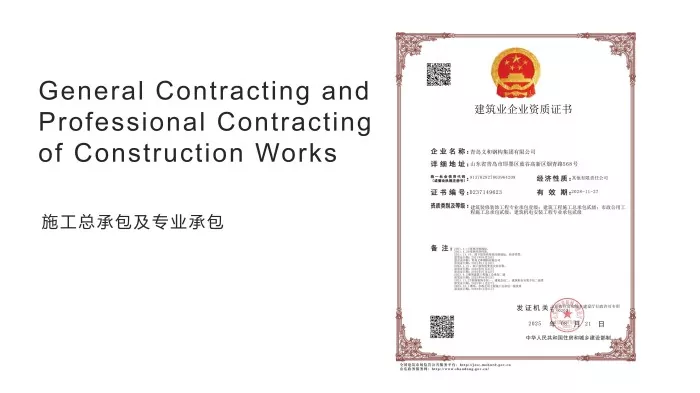

I. osztályú Építőipari és Általános Vállalkozói képesítés

Class I Construction and General Contracting Qualification

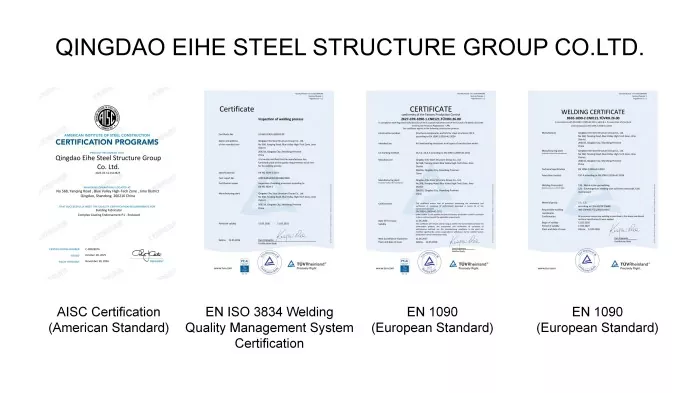

Tengerentúli tanúsítványok
