Teljes útmutató az acél szerkezeti alkatrészekhez: másodlagos tagok és csatlakozási részletek

Az előző szám az elsődleges teherhordó elemek, valamint a merevítő és stabilitási elemek részleteit és elrendezési rajzait illusztrálta.acél szerkezetialkatrészek. Ez a foglalkozás a másodlagos és csatolt alkatrészek, valamint a csatlakozások és szerkezeti szerelvények bemutatásával folytatódik. Az alábbiakban az acélépületek tipikus elrendezési pozícióinak leírása és az egyes alkatrészek teljes listája található.

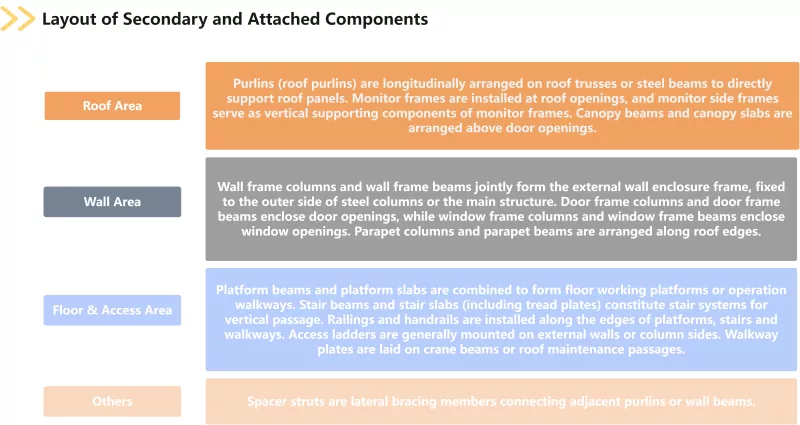

A másodlagos és csatolt alkatrészek közé tartoznak a szelemenek, falkeret oszlopok, falkeret gerendák, monitorkeretek, monitor oldalkeretei, lépcsőgerendák, lépcsőfödémek, emelvénygerendák, emelvénylapok, korlátok, kapaszkodók, létrák, járólapok és távtartók, ajtókeret oszlopok, ajtókeret gerendák, gerendák, ablakkeret-oszlopok, ablakkeret-oszlopok oszlopok és mellvédgerendák. A szelemeneket tetőszegélyekre és fali szelemenekre osztják, míg a lépcsőfödémek futófelületeket takarnak. Az olyan építési funkciókat vállalva, mint a burkolat, átjáró, nappali megvilágítás és szellőztetés, a másodlagos és a csatlakoztatott alkatrészek a szélterhelést, a hóterhelést és egyéb terheléseket továbbítják a fő szerkezetre. Nélkülözhetetlen alkatrészek, amelyek biztosítják az acélépületek integritását és szolgáltatási funkcióit.

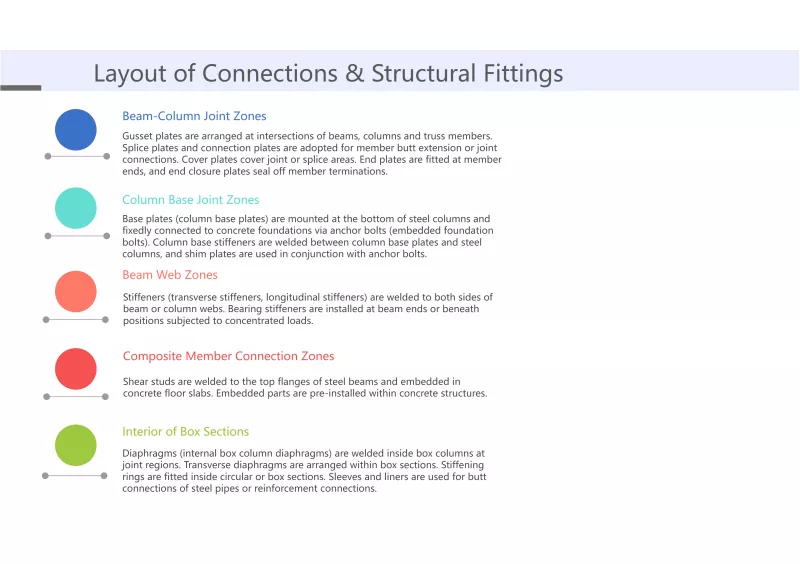

A csatlakozások és szerkezeti szerelvények hornyos lemezekből, merevítőkből, csapágymerevítőkből, alátétlemezekből, csatlakozólemezekből, toldólemezekből, fedőlemezekből, végzáró lemezekből, véglemezekből, alaplemezekből, oszlopalap merevítőkből, oszlophorgonycsavarokból, nagy szilárdságú csavarokból, közönséges csavarokból, nyírt szegecsekből, betétekből állnak gyűrűk, membránok és keresztirányú membránok. A merevítőket keresztirányú és hosszanti merevítőkre osztják; az alaplapok közé tartoznak az oszlop alaplemezei; az oszlophorgonycsavarokat beágyazott alapcsavaroknak is nevezik; a nyírócsapokat csapos csatlakozóknak is nevezik; membránok takarják a dobozoszlopok belső membránjait. Létfontosságú kategóriakéntacél szerkezetAz alkatrészek, csatlakozások és szerkezeti szerelvények közvetlenül meghatározzák, hogy az összes teherhordó elem hatékonyan tud-e együttműködni, és hogy a teherátviteli út folyamatos és megbízható-e.

Eddig a szerkezeti összetétel szerint osztályozott acél szerkezeti elemek négy fő kategóriája mindegyike ki lett válogatva. A fenti komponensek mindegyike az acélépületek kiviteli rajzaira készült, a szerkezeti számítási jegyzőkönyvekben szereplő erőelemzésekbe bekerül, és az elkészült szerkezetekben tartósan megmarad. A komponensek kombinációja a különböző projekttípusoktól függően változik. Az egyes alkatrésztípusok funkcionális elhelyezésének és elrendezési logikájának megfelelő ismerete előfeltétele a pontos mennyiségi számlák összeállításának és az átfogó egységárak ésszerű meghatározásának, valamint az alapja annak, hogy az acélszerkezetek tervezési szándéka biztonságos és megbízható fizikai épületekké alakítható.
