Helyszíni acélszerkezet összeszerelés + integrált emelőszerkezet építési munkafolyamata + legfontosabb szempontok

Bevezetés:Inacélszerkezet építés, a "földi összeszerelés + nehézdaru integrált emelés" (a szerkezet teljes talajon történő összeszerelése és egyetlen egységként történő felemelése nehézdaruk segítségével) az egyik legköltséghatékonyabb, legbiztonságosabb és minőségellenőrzött építési mód napjainkban.

Összehasonlítva a "nagy magasságú laza összeszereléssel" (az alkatrészek darabonkénti összeszerelése magasan a levegőben), ez a módszer jelentősen csökkenti a magasban végzett veszélyes munkákat, csökkenti a hegesztési hibák arányát, és hatékonyan szabályozza a szerkezeti deformációkat. Ehhez azonban szigorú földi helyszín-előkészítés, nagy pontosságú szerelőgép-beállítás, szigorú emelőmérnöki számítások, valamint hibátlan helyszíni jelzések és parancsok szükségesek.

Az alábbiakban egy átfogó és szabványosított műszaki útmutató találhatóhelyszíni acélszerkezetösszeszerelés és integrált emelés – világos munkafolyamatokkal és praktikus, egyszerű műszaki követelményekkel strukturálva a könnyű hivatkozás érdekében.

I. Az építési módszer alapvető áttekintése

Építési munkafolyamat-logika: Acél alkatrészek gyári előgyártása szakaszonként → Helyszíni földelés szerelésnél → Hegesztéskorrekció, hegesztési ellenőrzés (NDT) és festés javítás → Egyrészes integrált emelés a helyére → Rögzítés és szerkezeti kiigazítás.

Főbb előnyök

•  Földi munkavégzés végig: Az elsődleges műveleteket a földön végzik, ami drasztikusan csökkenti a lezuhanás és a nagy magasságból származó veszélyeket.

• Ellenőrizhető minőség: Az összeszerelés, a hegesztés és a beállítás stabil, hozzáférhető talajkörnyezetben történik, ami kiemelkedő pontosságot és építési minőséget biztosít.

•  Nagy építési hatékonyság: A nagy magasságban történő hegesztés és csavarozás minimálisra csökken, ami jelentősen felgyorsítja az építkezést.

Korlátozások

•  Nagy összeszerelési terület szükséges: Tágas, vízszintes és jól tömörített földterület szükséges a helyszíni összeszereléshez.

•  Nehéz berendezések és szigorú ellenőrzések: Nagy űrtartalmú emelődaruk és szigorú műszaki számítások szükségesek az emelési feltételekhez és a talaj teherbíró képességéhez.

Alkalmazható forgatókönyvek

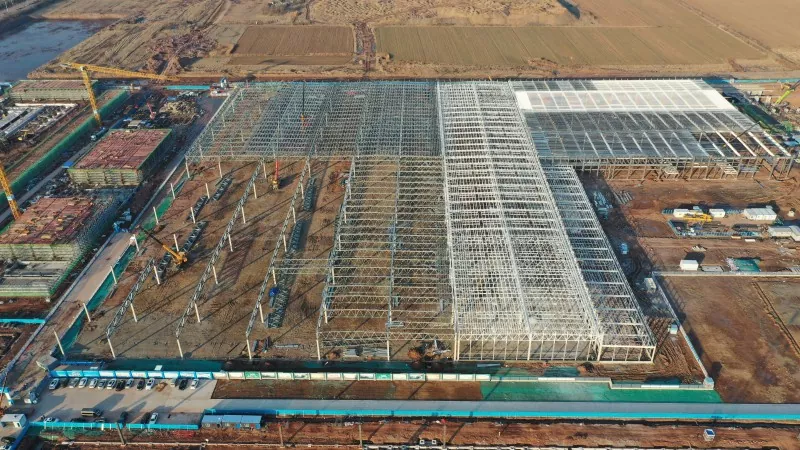

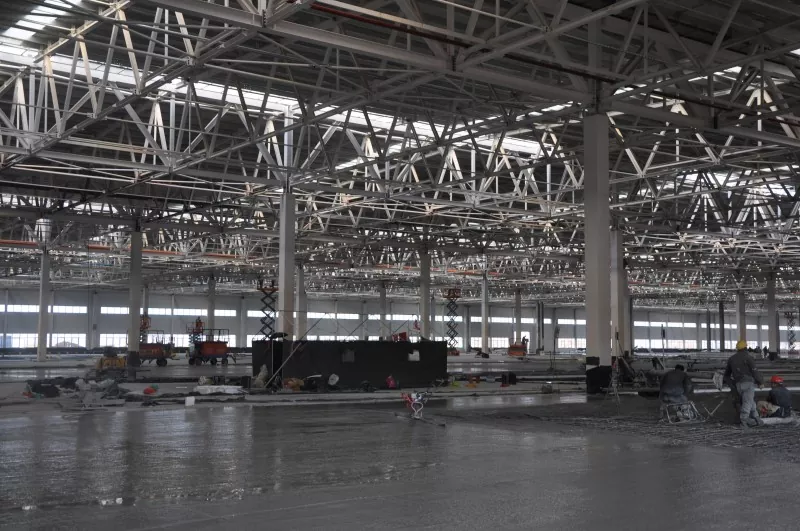

Nyitott acélszerkezet építés, mint például a nagy fesztávú acéltartók, tetőacél modulok, többfesztávú acélkeretek és nagy teherbírású darutartó szerelvények.

II. Teljes szabványos építési munkafolyamat

Szabványos folyamatfolyamat: Építés előkészítése → Helyszín szintezés és tömörítés → Összeszerelő műszer beállítása és átvétele → Alkatrészek átvétele és újraellenőrzése → Földi összeszerelés → Hegesztési munkák → Hegesztési tesztelés (NDT) és korróziógátló festék javítása → Emelőfülek és kötések beépítése → rögzítés beállítása → rögzítés beállítása → Finombeállítás és ideiglenes rögzítés → Rács tengelyeinek és magasságának újraellenőrzése → Tartós csatlakozás és rögzítés → Kötélzet eltávolítása → Projekt elfogadása → Összeszerelő műszer leszerelés

1. Építési előkészítés korai szakaszában (legkritikusabb lépés)

Ha az előzetes előkészítés nem megfelelő, az összeszerelés és emelés során könnyen előfordulhatnak olyan problémák, mint a szerkezeti deformáció, borulás vagy mérethibák. Koncentrálj szigorúan erre a 4 fő feladatra:

•  Tervezz először: Készítsen külön emelési sémát. A magas kockázatú, szuperkritikus műveleteknél kötelező a szakértői felülvizsgálat és a hivatalos jóváhagyás. Részletes mérnöki számítások elvégzése a daru működési körülményeire, a tagok igénybevételére, a talaj teherbírására és az emelési pontterhelésekre vonatkozóan.

•  Anyag- és dokumentumellenőrzés: Ellenőrizze a gyári megfelelőségi tanúsítványokat, a malomvizsgálati jelentéseket (MTR), a gyári roncsolásmentes vizsgálati (NDT) jegyzőkönyveket és a méretellenőrző lapokat. Szigorúan akadályozza meg, hogy a nem megfelelő alkatrészek a munkaterületre kerüljenek.

• Helyszín elrendezésének tervezése: Világosan jelöljön ki külön zónákat az alkatrészek tárolására, a földi szerelési munkákra és a daru mozgására/kitámasztókarjaira. Lágy talajalapoknál ássuk ki, és cseréljük ki szilárd töltetre, tömörítsük, és előzetesen burkoljuk/keményítsük meg a talajt.

•  Személyi biztonsági tájékoztató: A hegesztőknek, darukkezelőknek, jeladóknak és szerelőknek érvényes képesítési bizonyítvánnyal kell rendelkezniük. Végezzen alapos biztonsági és műszaki eligazítást minden dolgozó számára, tisztázza az egyéni felelősségeket és a biztonsági tilalmakat.

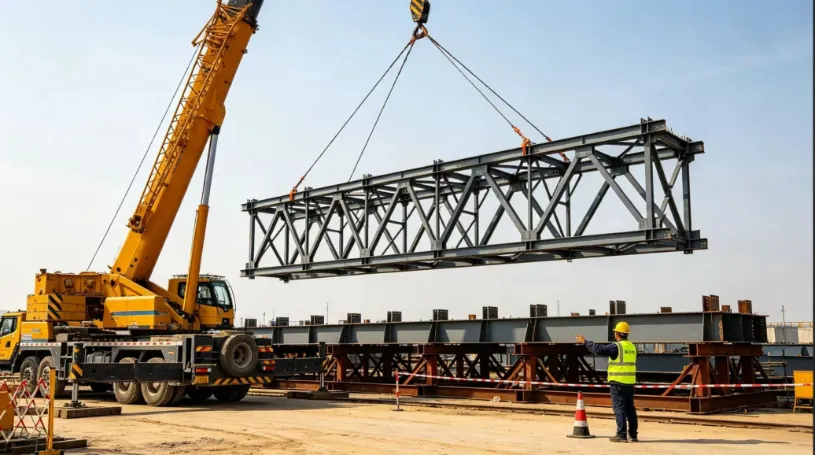

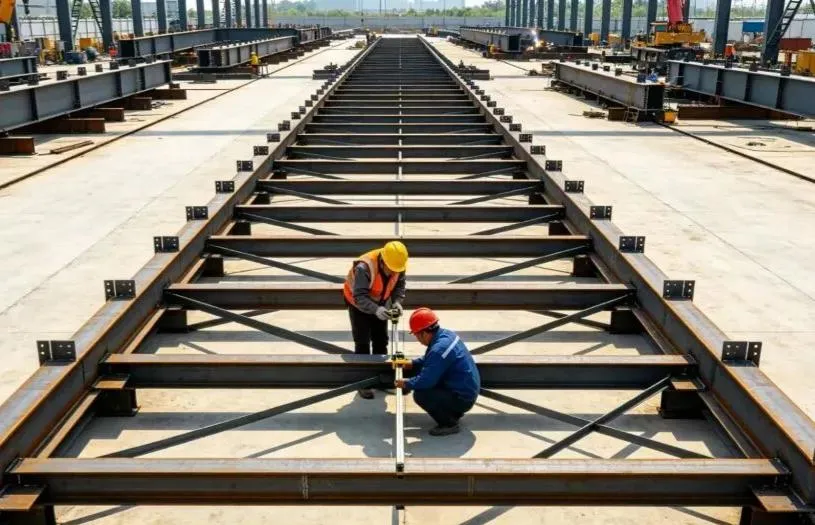

2. Összeszerelő Jig beállítása és elfogadása

Az összeszerelő fúró (földi tartókeret) elengedhetetlen az összeszerelés pontosságához. Alkalmi összeszerelés vagy színvonaltalan, rögtönzött vázak szigorúan tilosak!

•  Használjon szabványos szerkezeti acélt: A megfelelő merevség és stabilitás biztosítása érdekében készítsen rácsokat nemzeti szabványú acélprofilok felhasználásával, megakadályozva ezzel a talaj megsüllyedését, a szerkezet elhajlását vagy terhelés utáni rázkódását.

•  Pontos beállítás és pozicionálás: A segédvonalak pontos elrendezése; szigorúan ellenőrizni kell a rács tengelyeit, a magasságot és a szintet. Nagy fesztávú alkatrészek esetén építsen be előre dőlést (szándékosan felfelé mutató görbe) a tervezési előírásoknak megfelelően, hogy megakadályozza a jövőbeni megereszkedést üzemi terhelés alatt.

•  Kijelölt ellenőrzés és kijelentkezés: A műszer beállításának befejezése után speciális ellenőrzést kell végezni. Rögzítse és archiválja az összes méret-, magasság- és síksági mérést. A jig csak hivatalos kijelentkezés után használható

3. Alkatrészek szállítása és földelése

A földi összeszerelés a kulcsfontosságú folyamat az általános szerkezeti minőség ellenőrzésében. A pontos ellenőrzés elengedhetetlen:

•  Bejövő komponensek ellenőrzése: Minden alkatrészt érkezéskor ellenőrizze a megjelenés, a szállítási deformáció, a védőbevonatok és a csavarfuratok igazítása szempontjából. Összeszerelés előtt egyenesítse ki és javítsa ki a kisebb deformációkat.

•  Jig pozicionálása és beállítása: Miután felhelyezte az alkatrészeket a fúróra, használja a hidraulikus emelőket és a vezetőkábeleket a fesztáv, a tengelyvonalak, a magasság, a gyökérrés (csuklós illesztési rés) és a függőleges igazítás finomhangolásához és szigorú szabályozásához.

• Tanúsított hegesztők által végzett hegesztés: A minősített hegesztőknek ragasztóhegesztést kell végezniük (ideiglenes tartóhegesztések). A hegesztési varrat hosszának és a hegesztési láb méretének meg kell felelnie a műszaki szabványoknak, elkerülve a porozitást, repedéseket és egyéb hegesztési hibákat.

•  Szimmetrikus hegesztés és feszültségmentesítés: A formális hegesztésnek szigorúan követnie kell a „szimmetrikus hegesztés” és a „hátralépcsős hegesztés” (hegesztés rövid, váltakozó szegmensekben) elvét a hőfeszültség egyenletes felszabadítása és a vetemedés minimalizálása érdekében. Vastag acéllemezek esetén szigorúan alkalmazza az előmelegítést és az átmenő hőmérséklet-szabályozást.

•  Összeszerelés utáni ellenőrzés: Az összeszerelés befejezése után alaposan mérje meg újra a teljes méreteket, a dőlésértékeket és az oldalirányú egyenességet, hogy garantálja a műszaki előírásoknak és a tervrajzoknak való teljes megfelelést.

4. Hegesztés ellenőrzése és korróziógátló festék javítása

• Roncsolásmentes tesztelés (NDT): Végezzen ultrahangos vizsgálatot (UT) vagy radiográfiás vizsgálatot (RT) a tervezési előírásoknak megfelelően. Minden nem megfelelő hegesztést teljesen ki kell vájni, újra kell hegeszteni, és újra tesztelni kell a 100%-os minősítésig.

•  Hegesztési varratok tisztítása és újrafestése: A hegesztett kötéseket simára csiszolja, eltávolítja a rozsdát, salakot és fröcskölést, és azonnal vigye fel a megfelelő korróziógátló alapozót és fedőbevonatot a folyamatos és sértetlen védőbevonat-rendszer biztosítása érdekében.

•  Felületvédelem: Védje meg a nagy szilárdságú csavarok súrlódó érintkezési felületeit, csavarfuratait és a kész festékrétegeket a hegesztési fröccsenéstől, a zsír-/olajszennyeződéstől és a mechanikai karcolásoktól.

5. Emelési pontok és kötélzet kiválasztása

Emelési biztonsági szabály: Soha ne változtasson emelési pontokat engedély nélkül, soha ne keverje össze a nem megfelelő kötélzetet, és soha ne tegye ki az alkatrészeket nem megfelelő erőknek.

•  Használjon tervezett emelőfüleket: Mindig használjon előre tervezett, gyárilag tervezett emelőfüleket (párnaszemeket). Szigorúan tilos a nem jóváhagyott helyszíni hegesztés vagy lyukfúrás rögtönzött emelési pontokon. Minden emelősaru-hegesztésnek 100%-os NDT ellenőrzésen kell átesnie.

•  A kötélzet kapacitásának kiszámítása: Az acél drótköteleket, bilincseket és emelőhevedereket szigorúan a számított terhelések alapján válassza ki, figyelembe véve a dinamikus terhelésbiztonsági tényezőket. A túlterhelés szigorúan tilos.

•  Sarokvédők: Szereljen fel sarokvédőket (lágyítókat/élvédőket) az acélelemek minden éles sarkára és szélére, hogy megakadályozza a drótkötelek elvágását vagy károsodását.

•  Ideiglenes megerősítés: Adjon hozzá ideiglenes merevítő rudakat/tagokat a szerkezetileg karcsú vagy vékony falú részekhez (például hosszú rácsokhoz), hogy megakadályozza az emelés közbeni csavarodást, kihajlást vagy helyi deformációt.

6. Próbaemelési teszt (soha nem szabad kihagyni)

A próbalift az utolsó védőkorlát az emelési balesetek ellen.

•  Emelje fel és lebeg: simán emelje fel az alkatrészt 200–300 mm távolságra az összeszerelő szerkezettől, és tartsa a levegőben felfüggesztve 5–10 percig.

•  Átfogó ellenőrzés: Alaposan vizsgálja meg: terhelési viszonyokat az emelési pontokon, a kötélzet deformációját, a teljes és helyi tagok elhajlását, a daru stabilitását, a talaj megsüllyedését a kitámasztókarok alatt, valamint a tartószerkezeten tapasztalható bármilyen interferenciát vagy beakadást.

•  Azonnali süllyesztés rendellenesség esetén: Ha bármilyen szokatlan zajt, szerkezeti torzulást vagy túlzott talajsüllyedést észlel, azonnal engedje vissza az alkatrészt a fúrógépre. A hivatalos emelés csak a javító intézkedések jóváhagyása után folytatható.

7. Teljes összeszerelésű emelés, pozicionálás és ideiglenes rögzítés

•  Egységes, egyszemélyes jelzés: A műveleteket egyetlen kijelölt jelzőparancsnoknak kell irányítania szabványos kézjelek és hangutasítások használatával. Szigorúan tilos a többszemélyes jelzés és a kaotikus műveletek.

•  Sima darumozgások: Az emelésnek, elforgatásnak (lengésnek) és a feszítésnek (a gém kitörésének) végig simának és lassúnak kell maradnia. Kerülje a hirtelen megállásokat, éles kanyarokat vagy lökésszerű terheléseket. A földi személyzetnek jelzőkötelet (vezetőkötelet) kell használnia, hogy stabilizálja az alkatrész tájolását és megakadályozza a meglévő szerkezetekkel való ütközést.

•  Pozicionálás és azonnali ideiglenes támogatás: Az állandó támasztékokra helyezés után pontosan beállíthatja a rács tengelyeit, a magasságot és a függőleges meredekséget. Azonnal szerelje fel az ideiglenes támasztórudakat, és húzza meg a kábeleket.

•  Magabiztonsági piros vonal: Soha ne engedje el a darukampót, amíg aacél szerkezetstabil, önhordó szerkezeti rendszert alkot.

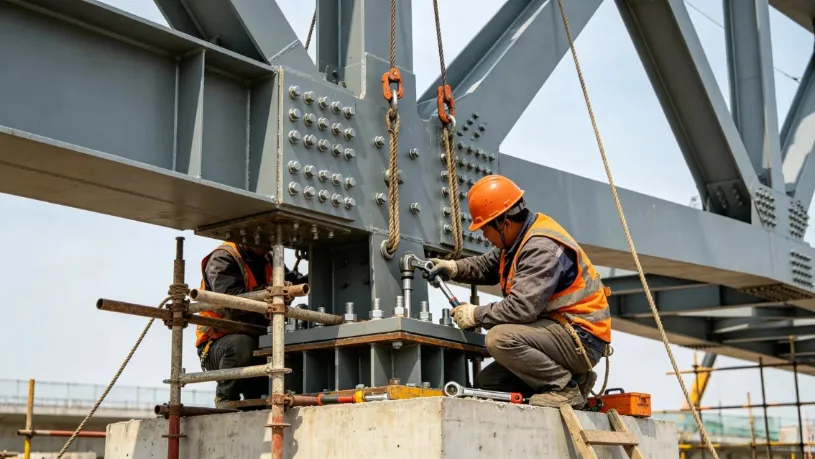

8. Állandó csatlakozási és befejező munkák

•  Először nagy szilárdságú csavarozás: előnyben részesítse a nagy szilárdságú csavarrögzítést. Szigorúan kövesse a kétlépcsős meghúzási sorrendet: "Első meghúzás → Végső nyomatékos meghúzás". A végső meghúzás után egyértelműen jelöljön meg minden csavart, hogy elkerülje a csavarok kihagyását, kilazulását vagy túlhúzását.

• Helyszíni illesztési hegesztés: Végezzen helyszíni tompa- és toldási varratokat többmenetes rétegekben, és végezzen azonnal roncsolásmentes vizsgálatot (NDT).

•  Általános szerkezeti újramérés: Mérje meg újra az összes átfogó méretet, magasságot és elhajlási értéket. A megfelelőségi tanúsítvány megszerzése után biztonságosan szerelje le az emelőszerkezetet, az ideiglenes támasztékokat és a földi szerelvényt.

•  Bevonat javítása és átadása: Javítsa ki az összes sérült korróziógátló és tűzálló bevonatot az érintett területeken a kész telepítés befejezéséhez.

III. Kritikus helyszíni óvintézkedések (a legfontosabb elkerülendő buktatók)

1. Összeszerelési minőségellenőrzési pontok

•  Szilárd Jig-alap: Az összeszerelő szerkezet alatti talajnak szilárdnak, tömörnek és vízszintesnek kell lennie. Puha talajon vagy vizes talajon esős időben szigorúan tilos a szerelési munkák elvégzése az egyenetlen ülepedések elkerülése érdekében.

• Szigorú elődőlésszabályozás: Pontosan állítsa be az elődőlést (szándékosan felfelé ívelő görbe) a nagy fesztávú elemekhez a tervezési értékeknek megfelelően. Ellenőrizze még egyszer a méréseket az összeszerelés előtt és után, hogy megakadályozza a felállítás utáni lefelé ereszkedést.

• Súlyos időjárási hegesztési korlátozások: Erős szél, eső, hó vagy fagyos hőmérséklet esetén azonnal hagyja abba a szabadtéri hegesztést. A hegesztés folytatása előtt győződjön meg arról, hogy a nedves acélfelületeket fűtőpisztolyokkal alaposan megszárította.

•  Védje meg a nagy szilárdságú csavarok súrlódó felületeit: Szigorúan védje a csavarokkal érintkező súrlódó felületeket. Szigorúan tilos csiszolás, olajszennyeződés vagy hegesztési fröcskölés, így biztosítva, hogy a csúszási együttható megfeleljen a műszaki szabványoknak.

2. Kötelező emelési biztonsági piros vonalak

•  Időjárási tilalmak: Szigorúan tilos az emelés erős, 6-os és afeletti szél esetén (szélsebesség ≥ 10,8 m/s), sűrű ködben, heves esőben, vagy ha az éjszakai világítás nem megfelelő.

•  daru kitámasztó támasztéka: A daru kitámasztókarjait vastag acél teherelosztó lemezeknek kell alátámasztania szilárd, ellenőrzött talajon, hogy megakadályozzák a daru felbillentését vagy a kitámasztókarok átütését.

•  Merev biztonsági kizárási zóna: Hozzon létre merev korlátot és tiszta elzárási zónát a daru működési sugarán belül. Illetéktelen személyeknek szigorúan tilos a területre belépni, áthaladni vagy ott tartózkodni.

•  Műszak előtti kötélzet ellenőrzése: Minden műszak előtt ellenőrizze az összes emelőberendezést, kötélzet hardvert és drótköteleket. Azonnal cserélje ki, ha a megszakadt huzalszálak, túlzott kopás vagy törések/deformációk meghaladják a megengedett határértékeket.

3. Közös kockázatok és megelőző intézkedések

•  Túlzott alkatrész-deformáció: Előre beállított dőlésszög, ideiglenes merevítő rudak hozzáadása, szimmetrikus hegesztési sorrend követése, és teljes emelési állapot terhelésellenőrzése.

•  Emelősaru kitépési meghibásodása: Végezzen speciális szerkezeti tervezést az emelősarukhoz, biztosítson teljes áthatoló hegesztést 100%-os NDT-ellenőrzéssel, és szigorúan tiltsa meg a nem jóváhagyott ideiglenes emelési pontokat.

•  A daru talajba helyezése vagy billenése: Előzetesen ellenőrizze és keményítse meg a talajt, helyezzen nehéz acéllemezeket a kitámasztók alá, és figyelje meg a talaj megtelepedését a próbaemelés során.

•  Szerkezeti instabilitás az elhelyezés után: Azonnal szerelje fel a kábeleket és az ideiglenes támasztórudakat, szigorúan betartva a következő elvet: "Soha ne engedje el a daruhorgot, mielőtt a szerkezetet rögzítette volna."

•  Szabványos, nagy szilárdságú csavarozás: Szigorúan védje a súrlódó érintkezési felületeket, alkalmazzon szabványos nyomatékos meghúzási eljárásokat, és minden egyes csavart ellenőrizzen és jelöljön meg színnel a befejezés után.

IV. Összegzés

Az alapvető irányítási logikahelyszíni acélszerkezet szerelésés az integrált emelés a következőképpen foglalható össze: precíziós földi összeszerelés, merev fúrógép vezérlés, szigorú emelési számítás, sima és egyenletes emelés, valamint a horog soha nem engedése a rögzítés előtt.

A négy kritikus pillér – a fúrószerszám minősége, a hegesztési deformáció, az emelési terhelési feltételek és az átmeneti szerkezeti stabilitás – szigorú kezelésével a leggyakoribb építési hibák és biztonsági balesetek megelőzhetők, biztonságos, megbízható és hatékony megoldást nyújtva a nagy fesztávú acélszerkezetek tervezésére.
