Hogyan valósult meg az acélvázas ruházati gyárépület nagy fesztávú szerkezete?

A modern ipari fejlődés lendületére a ruhagyárak gyártási folyamata jelentős változásokon ment keresztül, az eredeti, teljesen kézi gyártásról a jelenlegi gépesített összeszerelősoros feldolgozásra tért át, ami nagymértékben növelte a termelés hatékonyságát. Mivel azonban a vágás, varrás, vasalás, ellenőrzés és csomagolás folyamatait összeszerelősorokon kell elhelyezni, és a kis tételek és többféle fajták gyors reagálási módja egyre elterjedtebbé válik, a ruhagyáraknak egyre nagyobb az igénye a rugalmas térelrendezésre. Ennek javítására a leghatékonyabb módja a belső tér bővítése, amely lehetővé teszi a munkaállomások és a logisztikai csatornák bármikori beállítását. Ezért,Acélvázas ruhagyári konstrukciókfokozatosan felváltották a hagyományos betonszerkezetes ruhagyárakat. Ez a cikk azt tárgyalja, hogy az acélszerkezetű ruhagyárak hogyan érnek el nagy fesztávot két szempontból: a szerkezeti forma és az oszlopmentes tér gyakorlati értéke a ruhagyártásban.

1. Szerkezeti forma

A Acélvázas ruhagyár építésejellemzően a következő általános szerkezeti formái vannak: portálkeret és rácsos.

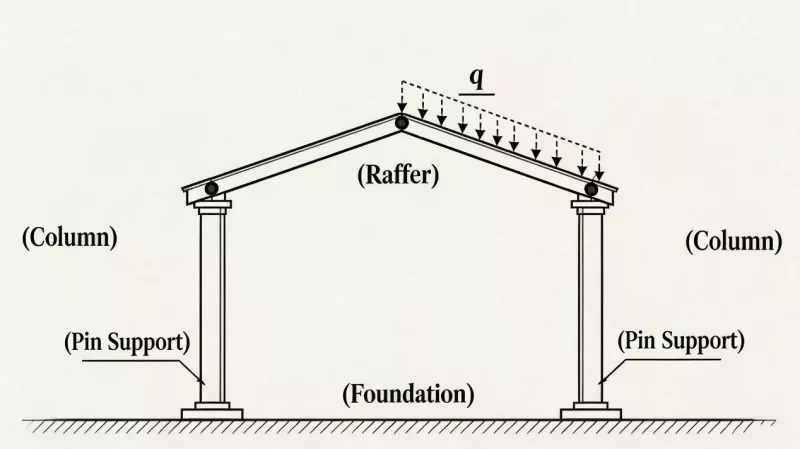

● Portál keret

Ez az egyszintes ruhagyárak leggyakrabban használt séma. Acélgerendák és acéloszlopok kölcsönös merev összekapcsolásával jön létre, a csatlakozási módok csavarkötés és hegesztés. Stabil erőtartó rendszert alkot. Az acélgerendák és acéloszlopok általában H alakú acélt használnak. A portálkeret leggazdaságosabb fesztávja 18 méter és 30 méter között van. Az alkatrészek és a tudományos energiaátvitel közötti szoros kapcsolat biztosíthatja, hogy a szerkezet nagy fesztávolságot tudjon elérni, miközben ellenáll a szélnek és a földrengésnek is.

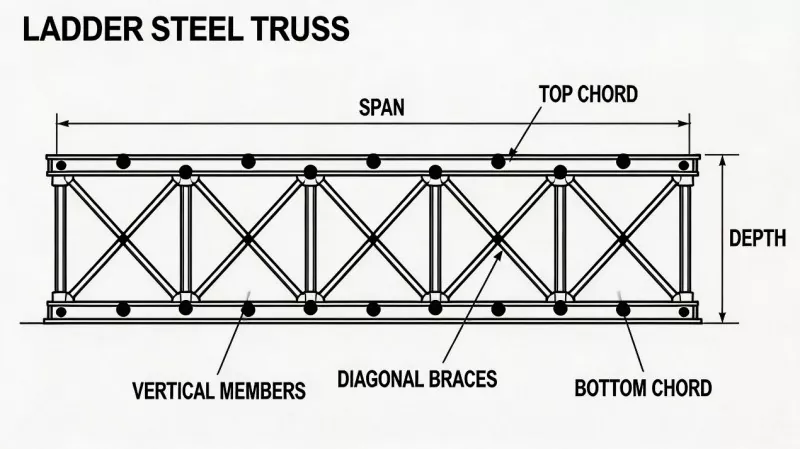

● Rácsos szerkezet

A portál keretszerkezetéhez képest a rácsos szerkezet felső rácsos elemekből, hálóelemekből és alsó rácsos elemekből áll. A 36 métert meghaladó fesztávok esetén az erőhatékonyság és az acélfelhasználás jóval magasabb, mint a portálvázé. A 3,2 méter magas trapéz alakú rácsos rácsos tartó segítségével az acélfelhasználás 55 kg/m² körül szabályozható, míg az ekvivalens fesztávú tömör szövedékes H-gerendához körülbelül 75 kg/m²-re lenne szükség.

2. A szabadtéri terek gyakorlati értéke a ruhagyártásban

Az acélvázas ruhagyári konstrukciók nagy fesztávú szabadtéri terei nemcsak a tágas terekre utalnak, hanem jelentősen növelhetik a termelés hatékonyságát is.

Gyakorlati értékét a következő szempontok tükrözik:

● Gyors gyártósor beállítás

A hagyományos betonoszlopos rácsszerkezetű ruhagyárakhoz képest acélszerkezetes ruhagyárunkban nincsenek akadályozó köztes oszlopok, így a munkaállomások elrendezése gyorsan beállítható. A munkaállomás asztalai és függővonalai közvetlenül vízszintesen mozgathatók.

● Logisztikai útvonal optimalizálása

Az oszlop nélküli kialakítás alkalmazása után a gyáron belüli targoncák és AGV-k egyenes vonalú haladást tudnak elérni a nyersanyag bemenetétől a késztermék kilépéséig. A tényleges mérés azt mutatja, hogy a gyáron belüli szállítási távolság minden késztermék esetében 12-18 méterrel csökken. A napi 10 000 darabos gyártási mennyiség alapján számolva ez napi 120-180 kilométeres eredménytelen kezelés csökkentésének felel meg.

● A természetes fény kihasználásának javítása

Az oszlopok nélküli tér folyamatos tetővilágító csíkokkal van kombinálva, ami 0,55-ről 0,78-ra növeli a megvilágítás egyenletességét. Ez csökkenti a helyi árnyékos területeket, és enyhíti a varrómunkások szemfáradtságát.

3. Következtetés

Az acélvázas ruhagyár építése a modern ruhagyárak egyik fontos építészeti formája. A portál acélvázon vagy acél rácsos rendszeren keresztül az acélvázszerkezet gazdaságosan 18-36 méteres fesztávot érhet el, vagy még ennél is nagyobb fesztávot érhet el oszlopok nélkül, kielégítve a különféle igényeket a kötéstől a szövésig, az egyrétegű összeszerelő soroktól a többszintes műhelyekig. A gyakorlati tervezés bebizonyította, hogy a nagy fesztávú acélvázas gyárak javíthatják a gyártósor-beállítások hatékonyságát, optimalizálhatják a logisztikai útvonalakat és javíthatják a világítás egyenletességét.
