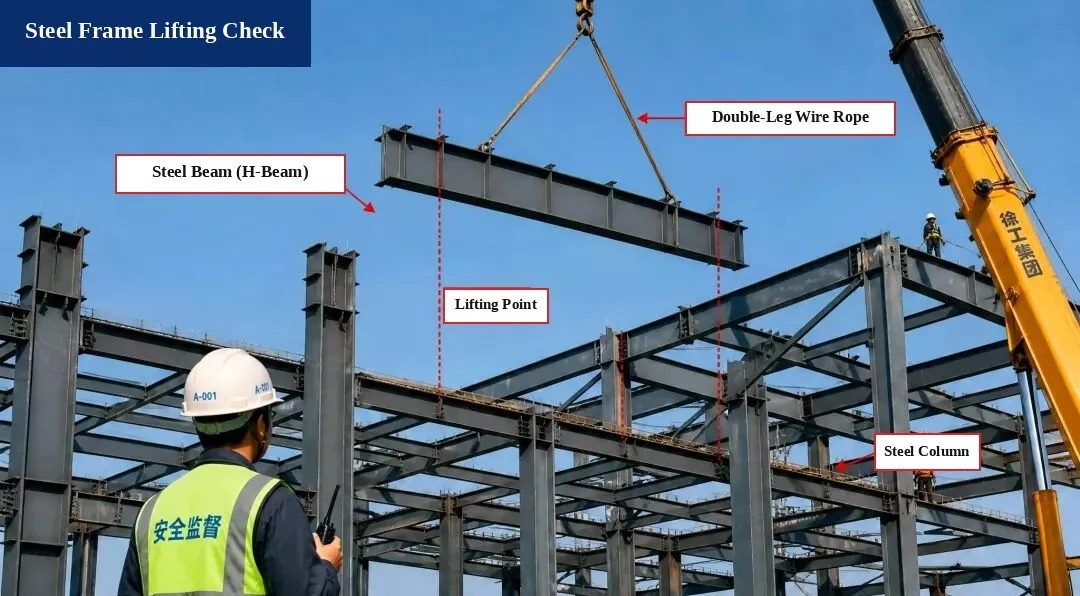

1. Az acélkeret emelési ellenőrzése (emelési számítás)

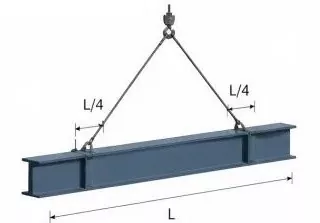

I. Emelési diagram

Tag:Acél gerenda H500×200×10×16, Hossz L = 12,0 m

Emelési pontok:Állítsa az L/4-re a gerenda mindkét végétől

Heveder szöge:α ≈ 60°

II. Terhelés számítása

1. A gerenda önsúlya:
G = ρ × V = 78,5 kN/m³ × 0,212 m³/m × 12,0 m = 199,9 kN

2. Dinamikus terhelési tényező:Vegyük az 1.1-et

3. A hevederek súlya:Figyelmen kívül hagyva (elhanyagolható)

4. Teljes emelési terhelés:
P = G × 1,1 = 219,9 kN

5. Heveder feszessége (kiegyensúlyozott terhelés):
T = P / (2 × cos α) = 219,9 / (2 × cos 60°) = 219,9 kN

III. A heveder biztonsági ellenőrzése

1. Heveder típusa:φ20 acél drótkötél, szakítóterhelés Fb = 360 kN

2. Biztonsági tényező (n):
n = Fb / T = 360 / 219,9 = 1,64 > 1,25

Megfelel a szabvány követelményeinek!

Következtetés ellenőrzése:
Az emelési művelet biztonságos és megfelel a kódkövetelményeknek.

Referenciaszabványok

• Acélszerkezetek építési szabályzata (GB 50755-2012)

• Építőipari emelésbiztonsági műszaki szabályzat (JGJ 276-2012)

Biztonsági megjegyzések:

1. Emelés előtt ellenőrizze az acélgerendát, a drótköteleket és az emelőszerszámokat, hogy megbizonyosodjon arról, hogy biztonságosak és megbízhatóak.

2. Jelöljön ki egy személyt az emelési folyamat irányítására. Senki nem állhat a felemelt gerenda alatt.

3. Azonnal hagyja abba az emelési munkát, ha a szél sebessége eléri a 6-os vagy magasabb szintet.

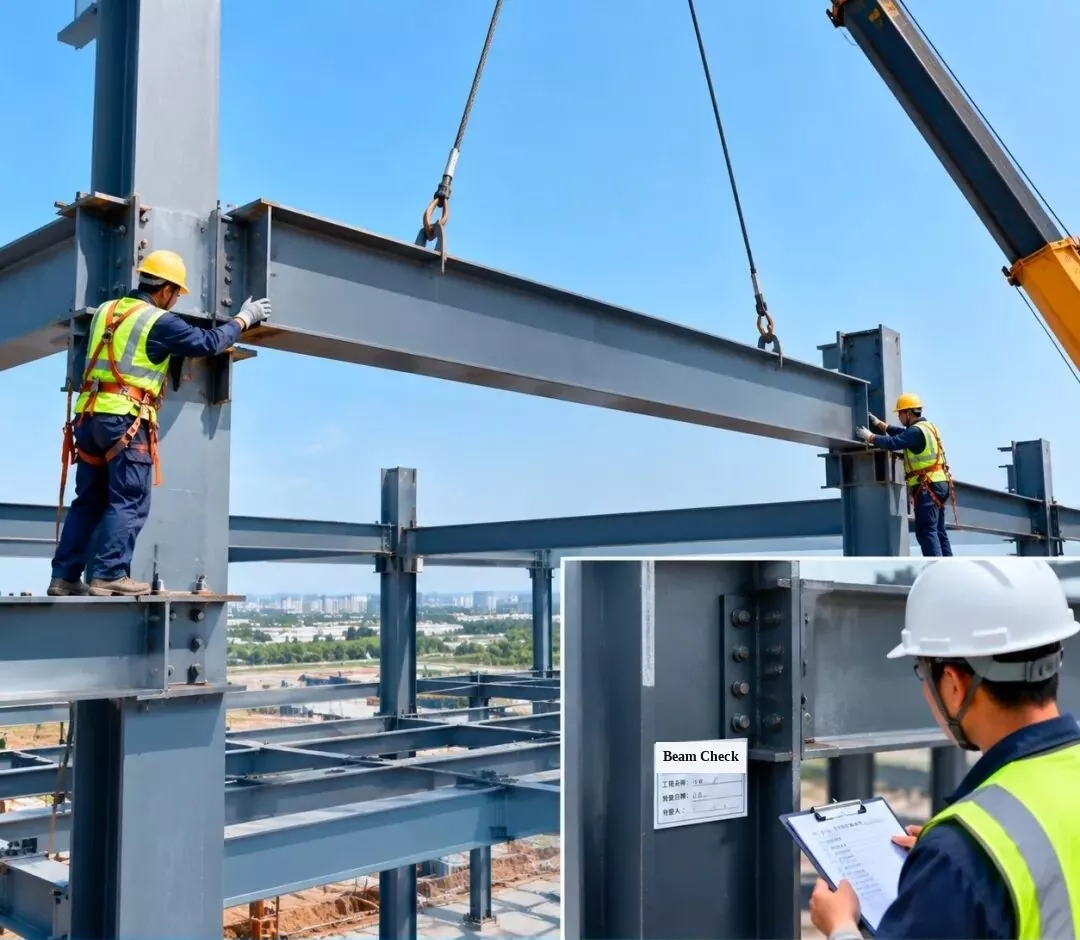

2. Acélkeret beszerelése és ellenőrzése — Acélgerendák szerelése

Emelje fel az acélgerendát a tervezett helyzetébe, majd ellenőrizze és hagyja jóvá a csatlakozási kötéseket, hogy megbizonyosodjon arról, hogy a beépítési minőség megfelel a tervezési követelményeknek.

[Beillesztett címke az oszlopon: Acél gerenda beszerelésének ellenőrzése | Projekt neve: Workshop #1 | Ellenőrzés dátuma | Ellenőr]

3. Acélkeret beszerelése és ellenőrzése – Acél tetőtartók szerelése

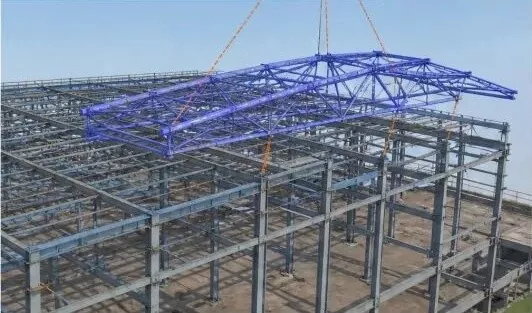

1. 3D BIM szimuláció:Az emelési terv és a beépítési sorrend javítása érdekében szimulálja az acél tetőrács felszerelését.

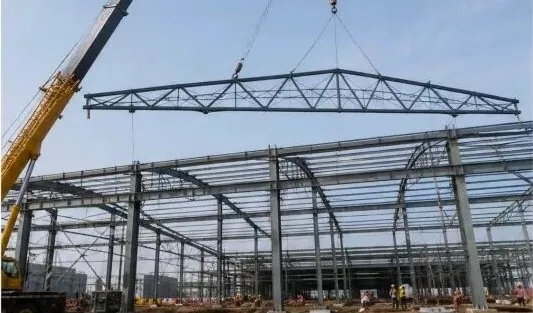

2. Tetőrácsos emelés:Egy teherautódaru segítségével emelje fel a rácsot, és helyezze lassan a helyére, miközben egyensúlyban tartja.

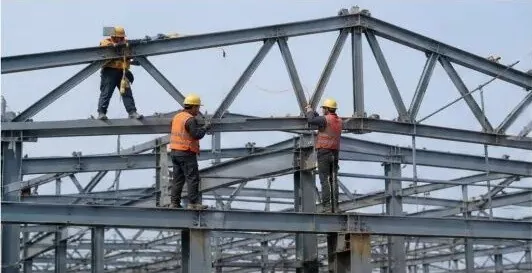

3. Elhelyezés és ideiglenes rögzítés:Miután a tetőrács a helyére került, ideiglenesen rögzítse, és állítsa be a helyzetét és magasságát (magasságát).

4. Nagy szilárdságú csavarkötés:Húzza meg a nagy szilárdságú csavarokat a tervezési szabályok szerint, hogy biztosítsa az erős csatlakozást.

5. Telepítési ellenőrzés:Ellenőrizze a rácsos magasságot, fesztávot, hajlítást (elhajlást) és függőleges igazítást, hogy megbizonyosodjon arról, hogy megfelelnek a kódnak.

6. Ellenőrzési jegyzőkönyv:Miután átment az ellenőrzésen, töltse ki a nyilvántartási űrlapot, és folytassa a következő építési lépéssel.

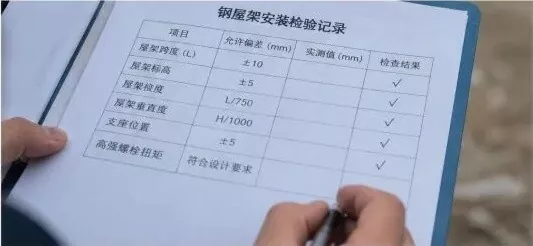

Acél tetőtartók szerelési ellenőrzési jegyzőkönyve

Ellenőrzési tétel	Engedélyezett hiba (mm)	Mért érték (mm)	Ellenőrizze az eredményt
rács fesztávja (L)	±10	—	√ (bérlet)
Rácsos magasság (magasság)	±5	—	√ (bérlet)
Rácsos hajlítás (elhajlás)	L / 750	—	√ (bérlet)
Rácsos függőleges igazítás	H / 1000	—	√ (bérlet)
Támogatási pozíció	±5	—	√ (bérlet)
Nagy szilárdságú csavarnyomaték	Megfelel a tervezési követelményeknek	—	√ (bérlet)

Főbb ellenőrzési pontok:

Ellenőrizze az összes bejövő acél alkatrészt a helyszínen, hogy ellenőrizze azok típusát, méretét és hegesztési minőségét;
Használjon biztonságos és praktikus emelési tervet az emelés biztonsága érdekében;
Állítsa be és rögzítse a rácsot közvetlenül azután, hogy a helyére került;
Az összes nagy szilárdságú csavart megfelelően húzza meg, és ellenőrizze nyomatékukat a kód szerint;
Végezzen teljes körű ellenőrzést, hogy megbizonyosodjon arról, hogy a telepített szerkezet megfelel-e az összes tervezési és kódolási követelménynek.

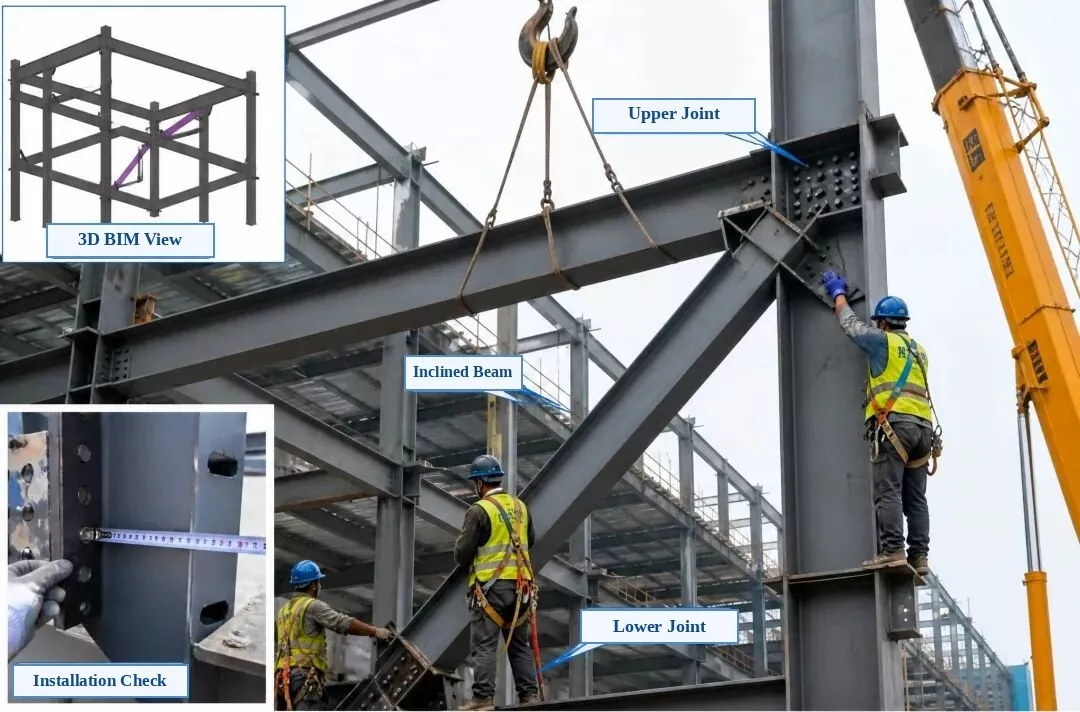

4. Acélkeret beszerelése és ellenőrzése – ferde acélgerendák felszerelése

Kivont fotócímkék:Balra felül: 3D BIM nézet | Alul-bal Betét: Telepítési ellenőrzés | Fő fotó: Felső csatlakozó csukló, ferde acélgerenda (átlós merevítő), alsó csatlakozó csukló

Acélkeret beszerelése és ellenőrzése – ferde acélgerendák felszerelése

1. Telepítés előtti ellenőrzés:Ellenőrizze az alkatrészszámot, a méretet, a csavarfuratok helyzetét és a csatlakozólemez irányát. Győződjön meg arról, hogy az érintkező felületek simaak, tiszták és sorja- vagy olajmentesek.

2. Emelés és elhelyezés:Használjon két emelési pontot, hogy a ferde gerendát lassan a helyére emelje. Rögzítse ideiglenesen, és győződjön meg arról, hogy mind a felső, mind az alsó csatlakozások pontosan illeszkednek az acéloszlophoz és a gerendához.

3. Igazítás és beállítás:Állítsa be a ferde gerenda középvonalának helyzetét, magasságát és függőleges beállítását a tervezési követelményeknek megfelelően. Az igazítás után fejezze be az állandó csatlakozást.

4. Csatlakozási mód:Csatlakoztassa nagy szilárdságú csavarokkal. Egyenletesen húzza meg őket középről kifelé mindkét oldalra a tervezésnek megfelelően, és jelölje meg minden csavart, miután a végső meghúzás átment az ellenőrzésen.

5. Telepítési ellenőrzés:Ellenőrizze a középvonal helyzetét, magasságát, függőleges igazítását, a lemez érintkezők feszességét és a csavarok meghúzásának minőségét. Mindennek meg kell felelnie az acélszerkezetek építési minőségének elfogadási kódexének (GB 50205).

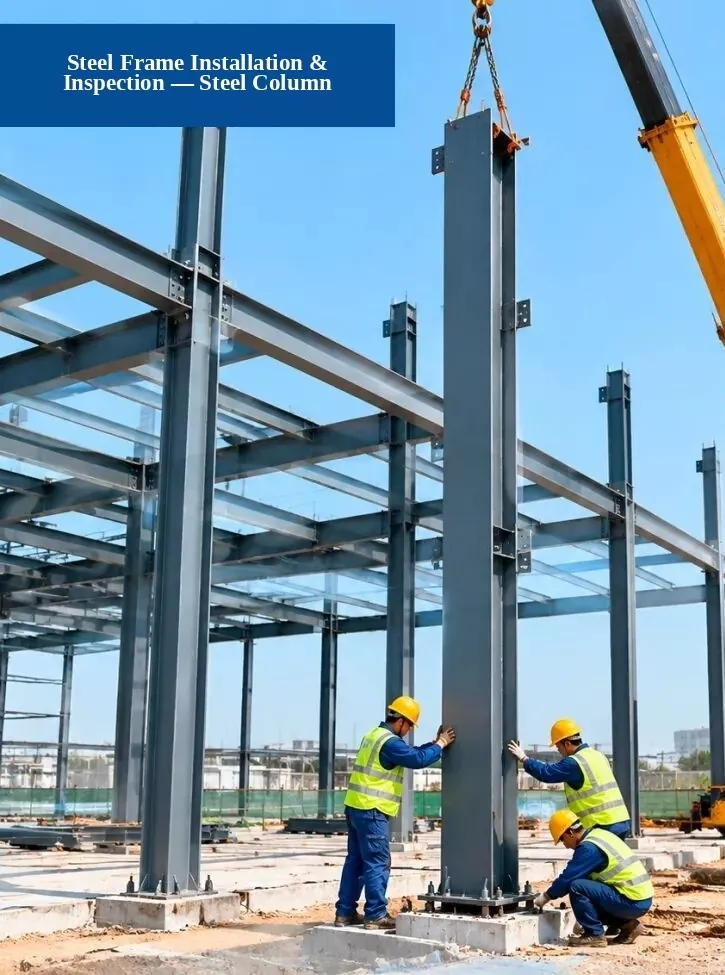

5. Acélkeret beszerelése és ellenőrzése – Acéloszlop beszerelése

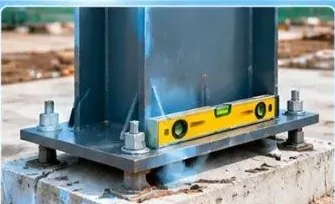

1. Alapozás ellenőrzése:Ellenőrizze, hogy a horgonycsavarok helyzete, az alap magassága és az alapozás méretei megfelelnek-e a tervezési követelményeknek.

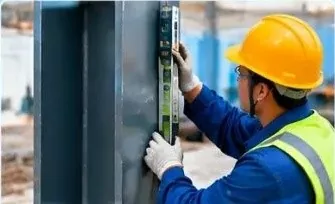

2. Függőleges igazítás ellenőrzése:Mérőállomással, lézeres vízszintezővel vagy egyenes élvonallal ellenőrizze, hogy az acéloszlop mennyire egyenes (függőleges) áll.

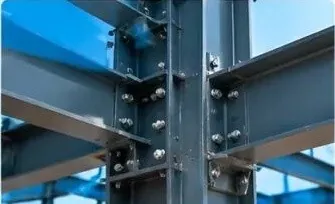

3. Csatlakozás minőségének ellenőrzése:Ellenőrizze, hogy a nagy szilárdságú csavarok, hegesztési varratok és csatlakozólemezek megfelelnek-e a szabványos követelményeknek.

Építési folyamat:1. Előkészületi munka → 2. Acéloszlop felemelése és elhelyezése → 3. Telepítés és rögzítés → 4. Ellenőrzés és átvétel

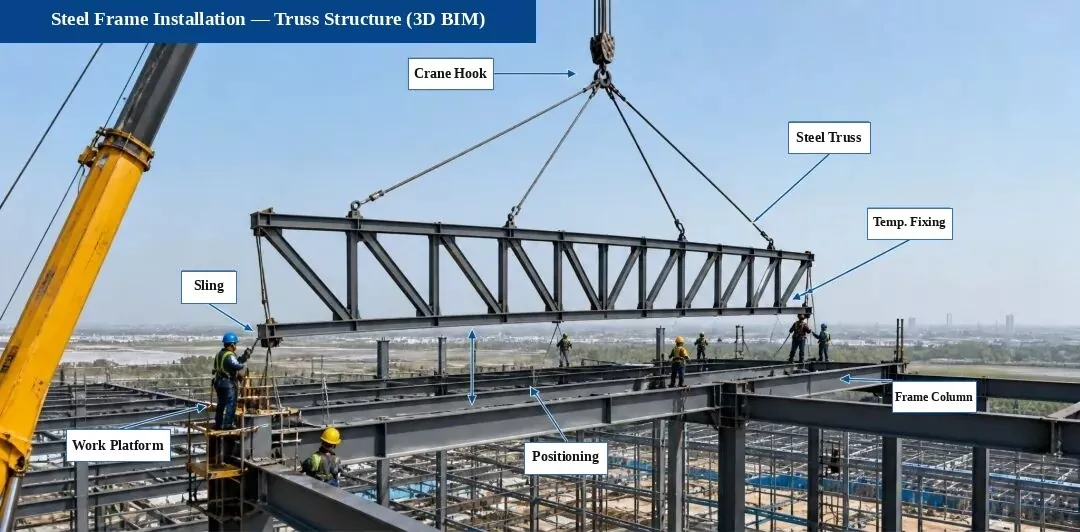

6. Acélvázas szerelés – rácsos szerkezet szerelése (3D BIM diagram)

Telepítési folyamat:Felmérés és jelölés → Támogatás ellenőrzése → Emelés és elhelyezés → Ideiglenes rögzítés → Igazítás és beállítás → Nagy szilárdságú csavarkötés → Hegesztés (ha szükséges)

Főbb telepítési pontok:

Felemelés előtt ellenőrizze még egyszer a támasz középvonalát, magasságát és a beágyazott alkatrészek helyzetét;
Az emelés során rögzítse a szélvezető köteleket (jelsorokat), hogy a rácsot stabilan tartsa;
Állítsa be és ideiglenesen rögzítse a rácsos rácsot közvetlenül az elhelyezés után, hogy elkerülje a hajlítást és a torzulást;
A nagy szilárdságú csavarkötéseknek követniük kell a tervezési és kódolási szabályokat, és meg kell húzni a szükséges nyomatékkal;
A hegesztési minőségnek meg kell felelnie az acélszerkezetek építési minőségének elfogadási szabályzatában (GB 50205) szereplő szabályoknak.

Főbb ellenőrzési pontok (helyszíni fotók):

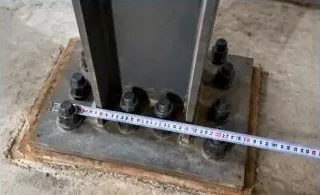

1. Támogatás és ízületek ellenőrzése

Ellenőrizze a tartócsavarok, alátétlemezek és beágyazott alkatrészek helyzetét és magasságát, hogy megbizonyosodjon arról, hogy megfelelnek a tervezési követelményeknek.

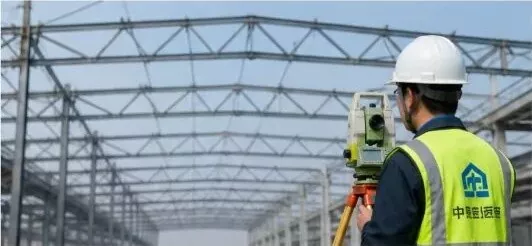

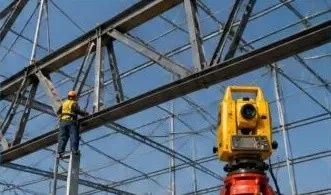

2. A rácsos igazítás ellenőrzése

Mérje meg egy mérőállomással a rácsos tartó középvonalát, magasságát és hajlását, és végezze el a beállítási beállításokat.

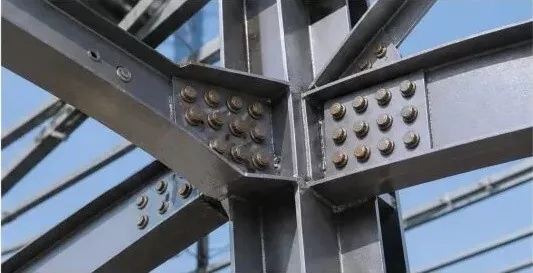

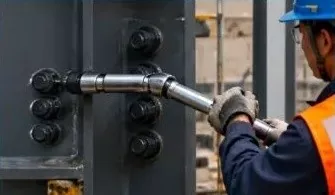

3. Nagy szilárdságú csavarok ellenőrzése

Ellenőrizze a nagy szilárdságú csavarok számát, méretét és nyomatékát, és tesztelje újra őket a kódban előírtak szerint.

Jegyzet:Ebben a projektben a rácsos szerkezetet a gyárban előre összeszerelik, és a helyszínen szakaszonként emelik fel a pontos telepítés, a minőség és a biztonság érdekében.

7. Acélváz és profilozott fém tetőlemez felszerelése és ellenőrzése

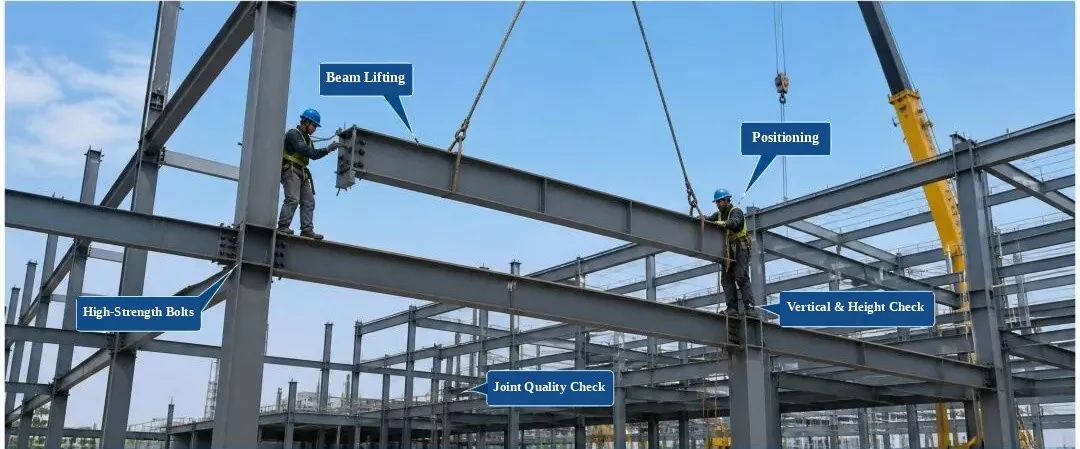

Acélváz szerelése és ellenőrzése

(Címkék: gerendaemelés, pozicionálás, nagy szilárdságú csavarok, függőleges és magasságellenőrzés, ízületi minőség ellenőrzése)

1. Bejövő alkatrész ellenőrzése:Ellenőrizze az anyag minőségét, méretét, felületi állapotát és egyenességét. Csak az átvizsgálás után telepítse.

2. Folyamatvezérlés:Szabályozza az alkatrészek elhelyezését, magasságát, függőleges beállítását és a csavarok meghúzását a telepítés során.

3. Ellenőrzési tételek:Középvonal helyzete, magassága, függőleges igazítása, felületi síksága és a csavarkötés minősége.

4. Minőségi szabvány:Meg kell felelnie az acélszerkezetek építési minőségének elfogadási kódexének (GB 50205-2020).

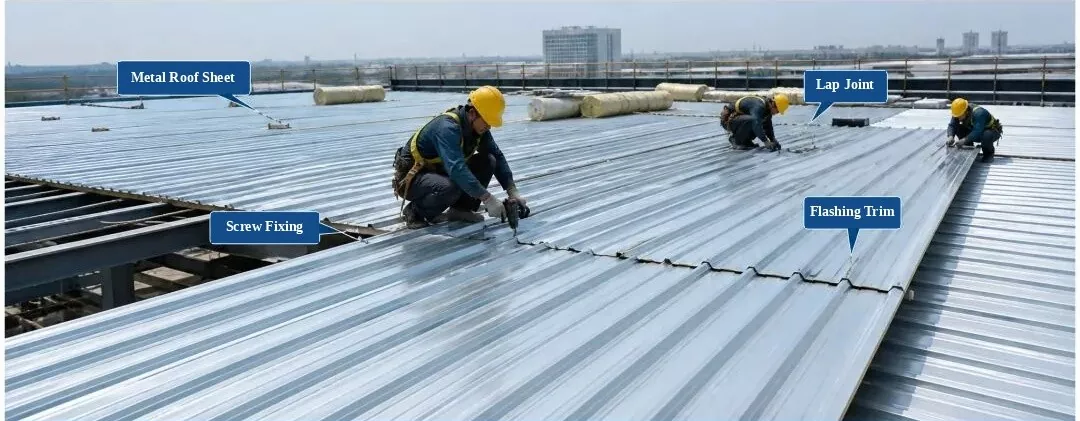

Profilozott fém tetőlemez szerelés és ellenőrzés

(Címkék: fém tetőlemez, átlapolt csatlakozás, önmetsző csavaros rögzítés, villogó szegély)

1. Anyagellenőrzés:Ellenőrizze a panel profilját, vastagságát, bevonatát és színét. Csak az átvizsgálás után használja.

2. Telepítési szabályok:Helyezze át a paneleket megfelelően, és rögzítse őket szilárdan. Tartsa a csavarok távolságát a szabványos korlátokon belül, anélkül, hogy hiányzó vagy rosszul elhelyezett csavarok ne legyenek.

3. Ellenőrzési tételek:Tető síksága, átfedési szélesség, rögzítési pontok távolsága és vízszigetelő részletek.

4. Minőségi szabvány:Meg kell felelnie a fémtetők műszaki szabályzatának (GB 50345-2012).

8. Acélváz szerelése és ellenőrzése – Acéllépcsők és kapaszkodók szerelése

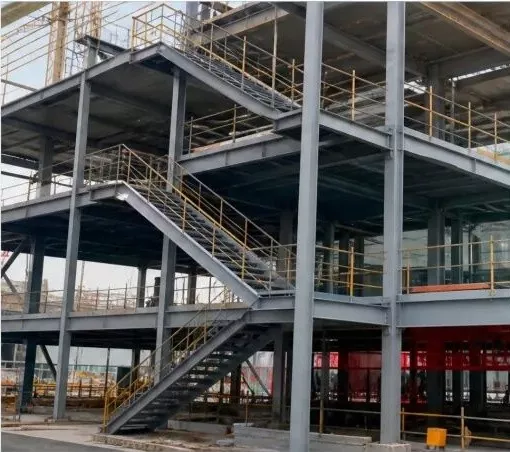

1. Kész acéllépcsők és kapaszkodók (helyszíni fotó)

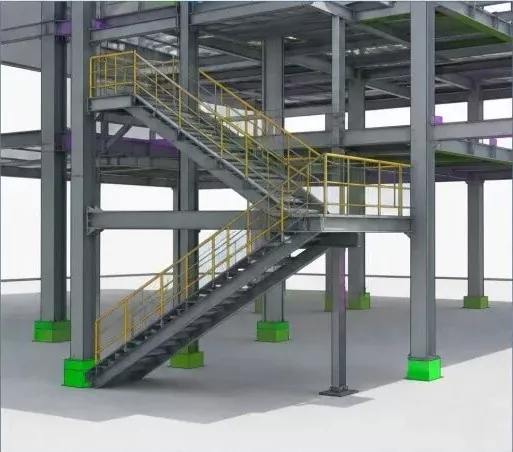

2. 3D BIM modell (acél lépcsők és kapaszkodók)

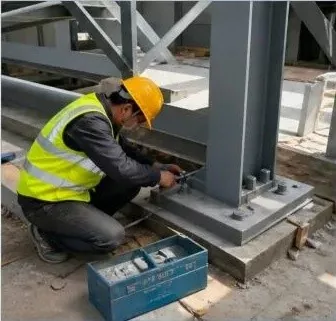

3. Acél lépcső szerelés (helyszíni munka)

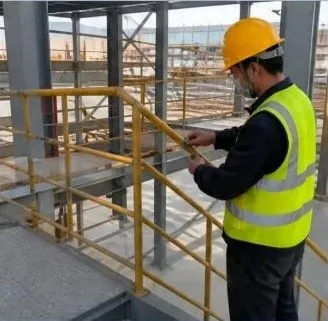

4. Korlát beépítés (helyszíni munka)

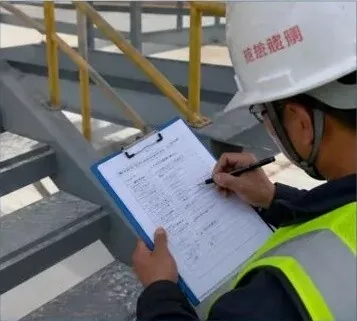

5. A telepítés minőségének ellenőrzése (helyszíni ellenőrzés)

Utasítás:

Acél lépcsők és kapaszkodók felszerelése előtt ellenőrizze még egyszer az alkatrészek méretét, magasságát és elrendezésének középvonalait;
Csavaros csatlakozások használatakor ellenőrizze a csavar méretét, mennyiségét és nyomatékát a szilárd csatlakozás érdekében;
A beépített kapaszkodóknak szilárdaknak és egyeneseknek kell lenniük, teljes és sima varratokkal, amelyek megfelelnek a tervezési és kódolási követelményeknek;
A telepítés után végezzen minőségellenőrzést, és töltse ki az ellenőrzési jegyzőkönyvet a projekt minőségének biztosítása érdekében.

Építési eljárási szabványok acélszerkezetekhez (acélvázak)

Acél szerkezetesA mai építőipari piacon széles körben használják épületvázak építésére, és a jövőben ezek lesznek az elsődleges épületszerkezetek fő választása. Az acélszerkezeteknek számos alkategóriája, szerkezettípusa és alkatrésztípusa van. A szerkezeti rendszer alapján négy fő típusra oszthatók: portálkeretekre, térrácsokra, rácsos rácsokra és vázszerkezetekre.
